Sensor mit Fotowiderstand

Helligkeitssensor

Als Basis dient ein analoger 3-Kanal Temperatur / Feuchtesensor, z.B. von TFA. Aus diesem habe ich den NTC-Widerstand (mit dem sonst die Temperatur gemessen wird) entfernt und dafür eine kleine Schaltung, bestehend aus einem guten, alten TESLA Fotowiderstand und 2 weiteren Widerständen angeschlossen.

Der Sensor selbst wurde in Standardschaltung ausgeführt:

• 1 Widerstand parallel zum Fotowiderstand begrenzt den max. Widerstand und bildet damit den Minimalwert bei absoluter Dunkelheit
• ein 2. Widerstand dazu in Reihe begrenzt den minimalen Widerstand bei voller Sonneneinstrahlung

Die Werte wurden so gewählt, dass bei Dunkelheit vom Sensor mit Sicherheit eine positive “Temperatur” von knapp über Null gemeldet wird. Bei maximaler Sonneneinstrahlung verringert sich der Widerstand so stark, dass eine “Temperatur” von etwa 60°C gemessen wird.

Bei direkter Lichteinwirkung ist die Empfindlichkeit des Fotowiderstandes viel zu hoch. Deshalb habe ich die Kappe einer Spraydose als Abdeckung über dem Sensor montiert. Der ganze Aufbau besteht aus Teilen aus der Bastelkiste:

• 2 schwarze Plexiglasplatten
• Distanzstücken und Edelstahlschrauben
• Spraydosenkappe
• Gummifüße

Der Aufbau wird in den nachfolgenden Bildern gezeigt:

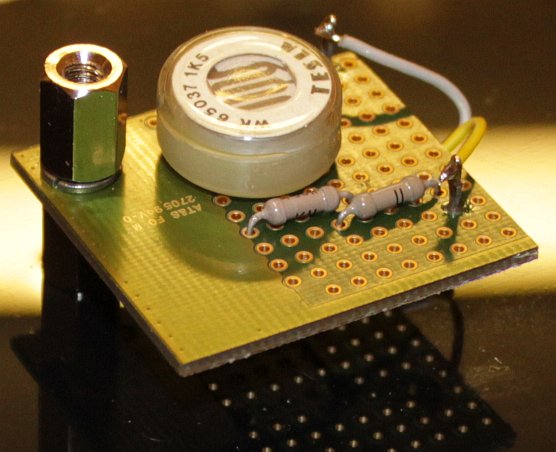

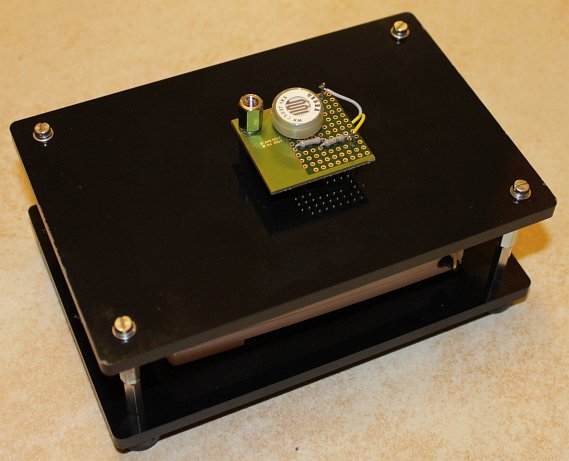

Helligkeitssensor ohne Kappe

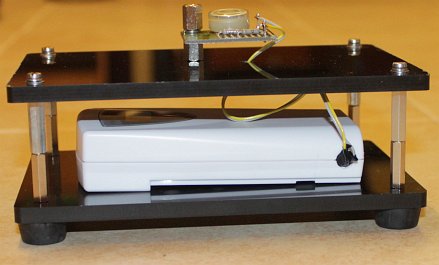

Ansicht von der Seite, unten der umgebaute 3-Kanal T/H Sensor

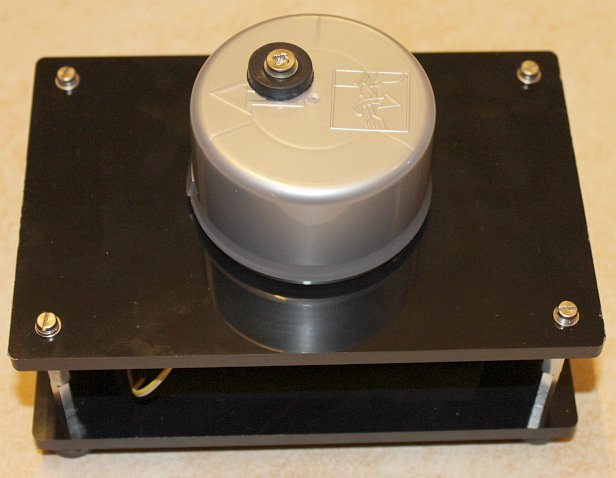

Fertiger Sensor mit Schutzkappe
